USB規格、コネクタ、ケーブル、電源アダプター(充電器)の簡単なまとめ

USBの規格、コネクタ、ケーブル、電源アダプター(充電器)について、詳細は省いて要点だけを備忘録として簡単にまとめた。

■ USB規格

USB規格名については、USB 3.0、USB 3.1、USB 3.2、USB 3.1 Gen 1、USB 3.1 Gen 2 など非常に分かりづらい状態になっている。

USB 3.1 Gen 2、または USB 3.2 Gen 2 対応のものにすれば、転送速度が最大10Gbpsになる。

上記、PC WatchのWebページの一覧を転載。

f:id:art2nd:20220210104843p:plain

■ コネクタ形状

現在主流のコネクタは、Type-AMicro USB Type-BType-Cの3種類。

下表のコネクタ形状写真は、サンワサプライのWebページのものを使わせていただいた。

コネクタ 主な用途 形状
USB Type-A パソコン f:id:art2nd:20220210103537j:plain
Micro USB
Type-B
(2.0)
カメラ f:id:art2nd:20220210103548j:plain
Micro USB
Type-B
(3.0)
外付け
HDD

f:id:art2nd:20220304095043j:plain

USB Type-C スマホ f:id:art2nd:20220210103543j:plain

■ USB ケーブル(USB-PD)

まず、USB3.0用のケーブルは端子の内側が青色になっている。

データ通信用」と「充電用」という区別もあるので注意。

急速充電用」というのもある。急速充電用の規格として「USB-PD (Power Delivery)」がある。最近のスマホだとUSB-PD対応でないと充電できないものがあるので注意。USB-PD用ケーブルは、両端がともにUSB Type-Cであることが原則(Lightning - USB Type-C もある)。

USB-PD対応のケーブルには2種類ある。

  • 3A対応:上限 60W(20V/3A)
  • 5A対応:上限 100W(20V/5A)

■ USB 電源アダプター(充電器)

  • 定格出力電圧(ボルト)は、5V/9V/12V/15V/20V。
  • 定格出力電流(アンペア)は、概ね0.5~2.4A。
  • USB PD 3.0の給電能力は最大100W。
  • USB PD 3.1で給電能力は最大240W。

充電器を選ぶ際のワット数目安。

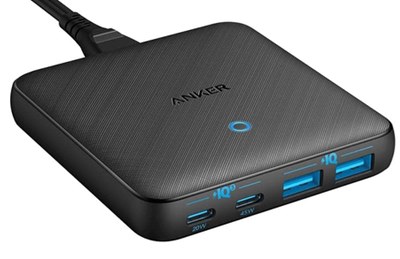

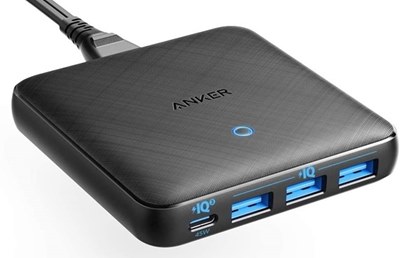

[充電器例]Anker PD対応 充電器 PowerPort Atom III 65W Slim 4ポート

「USB−C x 1 + USB-A x 3」と「USB−C x 2 + USB-A x 2」の2種類ある。

f:id:art2nd:20220213113359j:plain
f:id:art2nd:20220213113401j:plain

■ OTG対応

「OTG」は、USB機器同士を接続して使うために制定されたUSBインターフェース規格。OTG対応USBケーブルの利用については以下。
